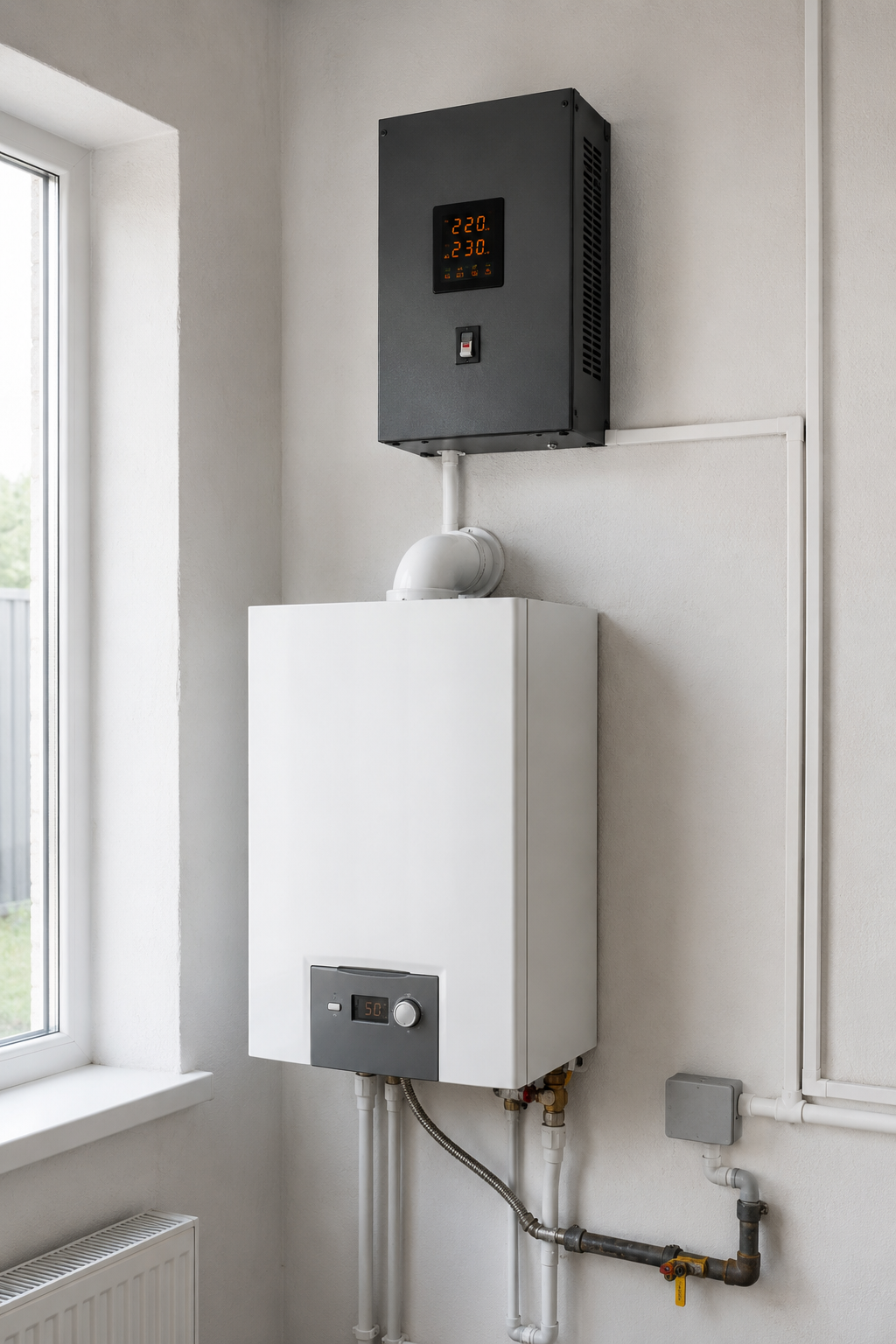

Нестабильное качество сетевого электроснабжения приводит к значительным отклонениям параметров тока. Чтобы защитить дорогостоящее, технически сложное оборудование — газовые котлы, насосы, автоматику — устанавливают стабилизатор напряжения. Разбираем, какие типы стабилизаторов представлены на рынке, чем они различаются и как подобрать подходящий под систему отопления.
Зачем нужен стабилизатор напряжения
Современная отопительная техника чувствительна к перепадам сетевого напряжения. Скачки и просадки могут вывести из строя плату управления котла, насос или элементы автоматики. Стабилизатор выравнивает напряжение и подаёт на оборудование стабильный ток в заданных пределах.
Типы стабилизаторов напряжения

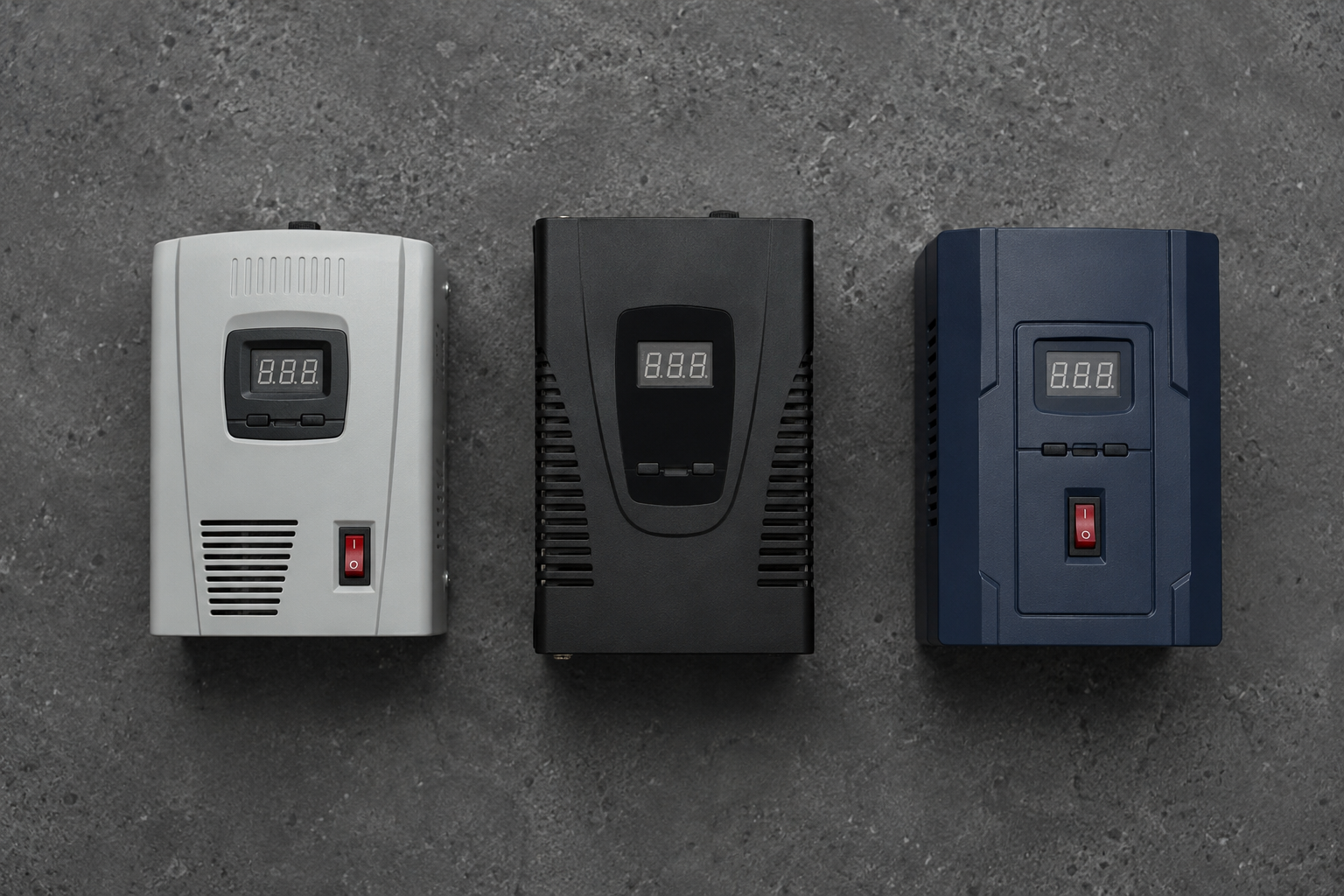

В продаже представлены три основных типа стабилизаторов: релейные, симисторные (электронные) и инверторные. Каждый имеет свой принцип работы и сферу применения.
Имеют в основе трансформаторные обмотки, реле и микропроцессор, который управляет работой. Микропроцессор непрерывно анализирует входное напряжение и при отклонении коммутирует силовое реле, переключая сегмент трансформаторной обмотки — на выходе напряжение приобретает номинальное значение.
Характеристики:
— Время реакции — 20 мс
— Диапазон входящего напряжения — 145–260 В
— Погрешность выходящего напряжения — 8%
— Работают при отрицательных температурах
— Не требуют охлаждения
— Невысокая цена
Из ограничений:
— Шумность (щелчки реле)
— Самое большое время срабатывания среди всех типов
— Нет защиты от высокочастотных помех
— Ступенчатая регулировка напряжения
Симисторные (электронные) стабилизаторы
Принцип работы тот же, что и у релейных, но вместо силовых реле используются электронные ключи — симисторы. В схеме нет подвижных элементов, поэтому такие стабилизаторы считаются более надёжными и тише в работе.
Характеристики:
— Время реакции — 10 мс (быстрее релейных)
— Диапазон входящего напряжения — 120–280 В
— Погрешность выходящего напряжения — около 4%
Из ограничений:
— Нет чистого синуса на выходе
— Высокая стоимость
— Ступенчатая регулировка напряжения
— Нет защиты от высокочастотных помех
Основаны на технологии двойного преобразования энергии. Состоят из выпрямителя, конденсатора, инвертора и микроконтроллера. Входное нестабильное напряжение сначала преобразуется в постоянный ток и накапливается в конденсаторе, затем инвертором преобразуется обратно в переменный — уже с эталонными характеристиками.
Если входное напряжение выходит за допустимые пределы стабилизатора, оборудование автоматически отключается и подключается обратно при возобновлении нормального энергоснабжения.
Характеристики:
— Мгновенная реакция на скачки напряжения
— Диапазон входящего напряжения — 90–310 В (самый широкий)
— Погрешность выходящего напряжения — ±2%
— Защита от высокочастотных помех
— Практически бесшумная работа
Из ограничений:
— Высокая стоимость
— Относительно низкий КПД
— Не работают при минусовых температурах из-за возможного попадания конденсата на электронные компоненты
Как подобрать стабилизатор
При подборе важно учитывать, что ряд электрических приборов в момент пуска потребляет мощность, значительно превышающую номинальную. Например, асинхронные двигатели устанавливаются в кондиционерах, насосах и другом оборудовании, и величина их пускового тока превышает номинальный в 1,1–2 раза. В паспортных данных это часто не указывается.
Если стабилизатор подбирается на весь дом, целесообразно учитывать вероятность одновременной работы всех имеющихся приборов. Определившись с мощностью, выбирают стабилизатор с запасом как минимум 20–30%.
На что обратить внимание при выборе
На рынке встречаются недорогие модели китайского производства с характеристиками, которые на практике не соответствуют заявленным. Типичные недостатки таких устройств:
— Завышенная номинальная мощность стабилизатора
— Завышенный показатель диапазона входного напряжения
— Небольшой ресурс из-за использования более дешёвых и менее качественных комплектующих
— Низкая скорость стабилизации напряжения
— Отсутствие перегрузочного запаса мощности
— Некорректная индикация напряжения на выходе
При покупке стоит ориентироваться на проверенных производителей и заявленные характеристики, подтверждённые техническим паспортом.
Что выбрать под систему отопления
Релейные модели — бюджетный вариант, подходят для базовой защиты котла в условиях относительно стабильной сети. Симисторные дают более точное выравнивание и тише работают, но дороже. Инверторные — самый широкий диапазон входного напряжения, лучшая точность и защита от помех, но не для уличной установки и наружных боксов с минусовой температурой.
Стабилизаторы напряжения и сопутствующее оборудование представлены в каталоге TAVAGO.
Что чаще всего спрашивают
Зачем нужен стабилизатор напряжения для котла?
Современные котлы оснащены электронной платой управления, которая чувствительна к скачкам и просадкам сетевого напряжения. Стабилизатор выравнивает напряжение и подаёт на оборудование стабильный ток, защищая электронику от выхода из строя.
Чем релейный стабилизатор отличается от симисторного?
Принцип работы у них одинаковый, но в релейных используются силовые реле, а в симисторных — электронные ключи (симисторы). Симисторные быстрее реагируют (10 мс против 20 мс), точнее выравнивают напряжение и тише работают, но дороже.
Какой стабилизатор самый точный?
Инверторный. Его погрешность выходящего напряжения составляет ±2%, тогда как у симисторных — около 4%, у релейных — 8%. Он также имеет самый широкий диапазон входного напряжения и защищает от высокочастотных помех.
Можно ли установить стабилизатор на улице или в неотапливаемом помещении?
Релейные стабилизаторы могут работать при отрицательных температурах. Инверторные на улицу не ставят: при минусовых температурах есть риск попадания конденсата на электронные компоненты.
Какой запас мощности нужен при подборе стабилизатора?
Как минимум 20–30% от расчётной нагрузки. Это связано с тем, что часть приборов в момент пуска потребляет мощность, значительно превышающую номинальную — особенно асинхронные двигатели в насосах и кондиционерах, у которых пусковой ток превышает номинальный в 1,1–2 раза.
