Группа безопасности для котла отопления: состав, уставка и монтаж

Опубликовано: 21 августа 2026

Группа безопасности — компактный узел на выходе котла, который защищает систему отопления от избыточного давления. Стоит недорого, занимает мало места, но именно он не даёт давлению в контуре подняться до значений, опасных для теплообменника и радиаторов. Разбираем, из чего состоит узел, как подобрать уставку предохранительного клапана и где его правильно установить.

Зачем нужна группа безопасности

В закрытой системе отопления теплоноситель заперт в замкнутом контуре. При нагреве он расширяется, и давление растёт — это штатный процесс, который компенсирует расширительный бак.

Но бывают ситуации, когда давление уходит за пределы штатного:

• расширительный бак подобран с ошибкой или вышел из строя;
• отказала автоматика котла, и нагрев не отключился вовремя;
• твердотопливный котёл продолжает греть по инерции после закрытия заслонки;
• в системе завоздушивание, и часть контура работает некорректно.

Тогда защиту берёт на себя предохранительный клапан. Он сбрасывает часть теплоносителя и не даёт давлению дойти до значений, при которых страдает самый слабый элемент контура — обычно это теплообменник котла.

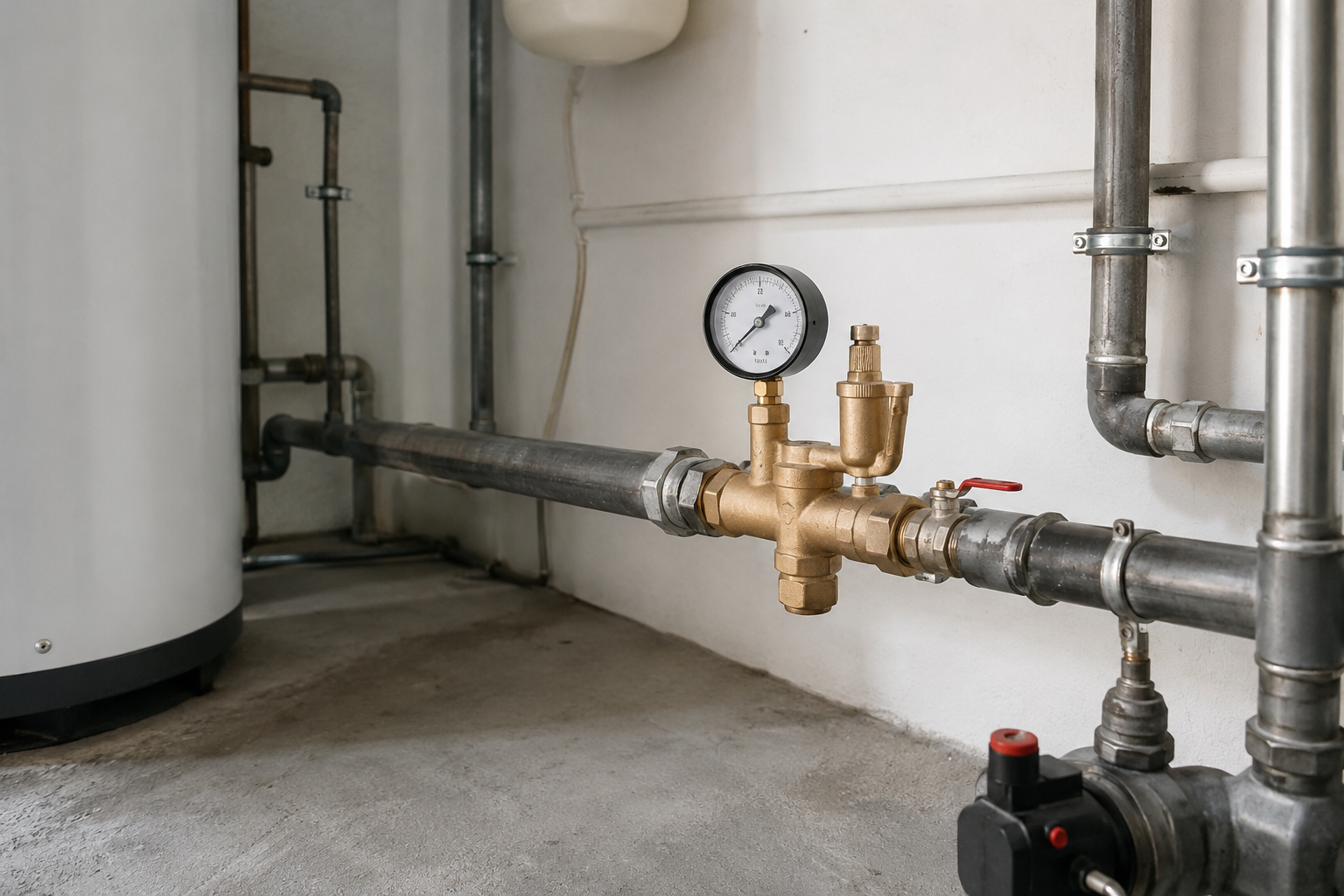

Из чего состоит узел

Классическая группа безопасности собирается на латунной консоли и включает три элемента.

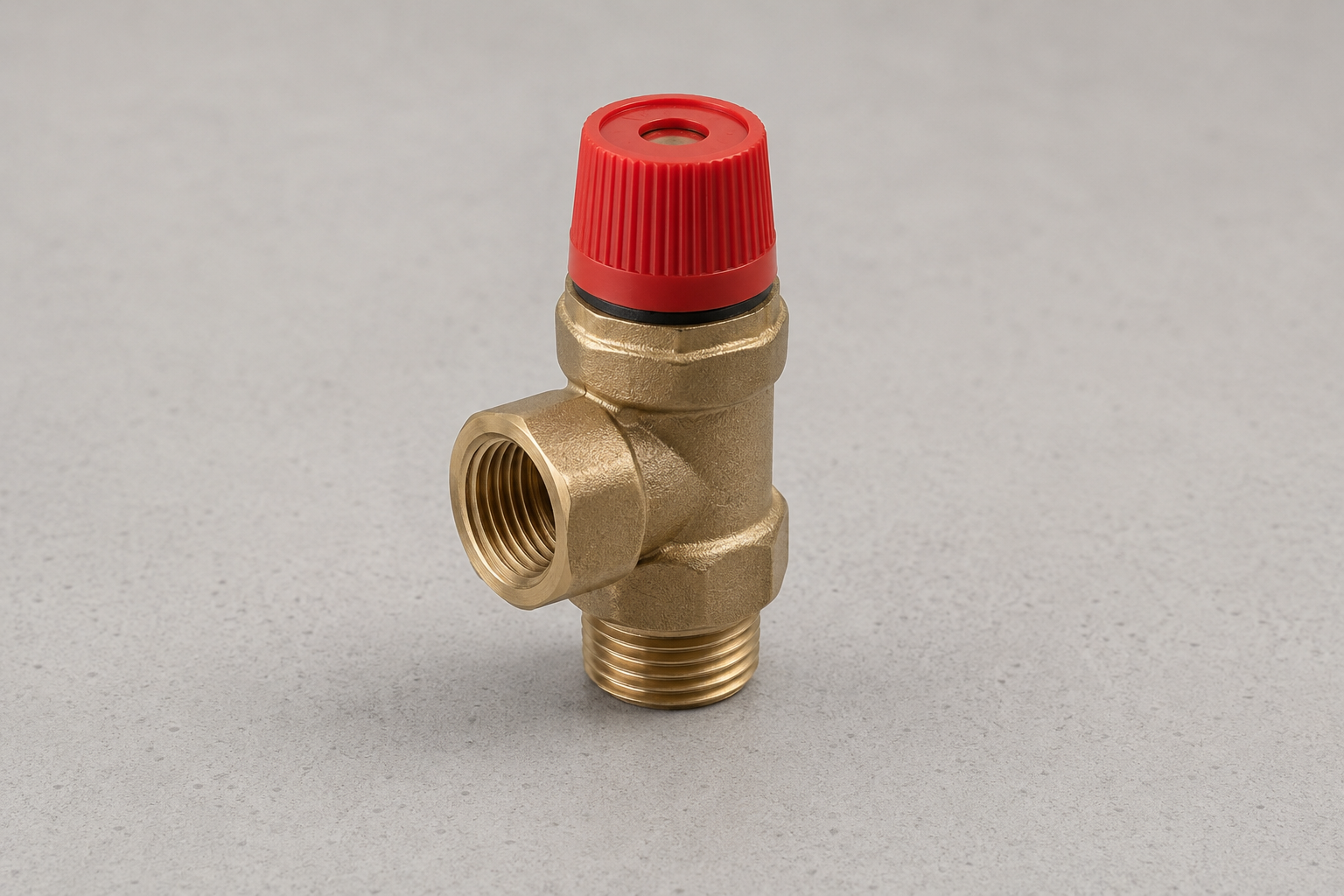

Предохранительный клапан

Предохранительный клапан — основной защитный элемент. Внутри подпружиненный затвор: пока давление в системе ниже уставки, пружина держит его закрытым. Когда давление превышает настройку, оно преодолевает усилие пружины, клапан открывается и сбрасывает теплоноситель. После падения давления пружина возвращает затвор на место.

Сверху у клапана есть колпачок или флажок — устройство ручного подрыва. Оно позволяет открыть клапан принудительно, чтобы проверить исправность и не дать седлу закиснуть от долгого бездействия.

Автоматический воздухоотводчик

Автоматический воздухоотводчик удаляет воздух и газы, которые скапливаются в верхней точке узла. Работает на поплавке: пока камера заполнена водой, поплавок поднят и выпускное отверстие закрыто. Когда накапливается воздух, уровень воды падает, поплавок опускается и открывает выход.

Отличие от крана Маевского — в автоматике. Кран Маевского открывают вручную, воздухоотводчик работает сам и постоянно. Производительность у бытовых моделей заметная: у STOUT SVS-0004, например, 18 литров в минуту.

В большинстве групп под воздухоотводчиком стоит отсечной клапан — он позволяет снять и заменить прибор, не сливая систему.

Манометр

Манометр показывает давление в контуре. В бытовых группах применяются шкалы 0–4 бара или 0–10 бар. Первая удобнее: рабочий диапазон системы занимает большую часть шкалы, и отклонения заметнее.

Класс точности у бытовых манометров обычно 1,5 — этого достаточно для контроля, но не для поверочных задач.

Уставка предохранительного клапана

Это главный параметр при подборе, и вокруг него больше всего путаницы.

Откуда берётся значение 3 бара

Уставка подбирается не по системе в целом, а по самому слабому её элементу — тому, который первым не выдержит избыточного давления. В бытовых системах это почти всегда теплообменник котла.

Максимальное рабочее давление большинства бытовых котлов не превышает 3 бар. Отсюда и стандарт: серийные группы безопасности комплектуются клапаном на 3 бара. Это подтверждают паспорта VALTEC (VT.460), Watts (KSG 30), STOUT (SVS-0004), Meibes (тип К).

Другие номиналы

Кроме трёх бар выпускаются клапаны на 1,5, 2,5 и 6 бар. У VALTEC номинал кодируется цветом колпачка: чёрный — 1,5 бара, красный — 3 бара, жёлтый — 6 бар.

Пониженные уставки нужны, когда паспорт какого-то элемента контура ограничивает давление ниже 3 бар. Watts выпускает для таких случаев отдельную группу KSG 15 с клапаном на 1,5 бара, у Caleffi серии 530 заводская настройка — 2,5 бара.

Что происходит при неверной уставке

Связь с расширительным баком

Уставка клапана, давление заполнения системы и предзарядка расширительного бака — три связанные величины. Если между ними нет запаса, клапан начнёт срабатывать в штатном режиме.

Логика такая: система заполняется холодной при определённом давлении, при нагреве давление растёт, и весь этот рост должен уместиться между давлением заполнения и уставкой клапана. Принимать расширение — задача бака.

Как подобрать группу под котёл

После уставки смотрят на два параметра: мощность котла и присоединительный диаметр.

Мощность

Каждая группа рассчитана на определённую мощность теплогенератора — она определяется пропускной способностью предохранительного клапана. Если клапан не успевает сбросить нужный объём, защита не сработает как задумано.

Диаметр

Бытовые группы выпускаются с присоединением 1/2, 3/4, 1 и 1 1/4 дюйма. Самый распространённый вариант для частного дома — 1 дюйм: такие группы закрывают диапазон мощности до 44–50 кВт, то есть большинство бытовых котлов.

Диаметр подбирается по присоединению котла и по мощности: чем мощнее котёл, тем больше нужна пропускная способность клапана.

Исполнение

Кроме базового варианта на открытой консоли выпускаются группы в теплоизоляционном кожухе — например, Watts KSG-MS или Meibes тип К. Кожух снижает теплопотери через узел и защищает от случайного контакта с горячей поверхностью.

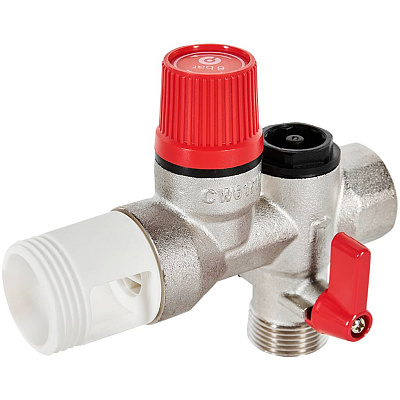

КаталогГруппы безопасностиГотовые узлы с клапаном, воздухоотводчиком и манометром

Группа безопасности с расширительным баком

Встречаются исполнения, объединяющие группу безопасности и место для расширительного бака. Это удобно: узел собирается в одной точке, обвязка получается компактнее.

Вариантов два.

С патрубком под бак. На консоли группы предусмотрен резьбовой отвод, к которому подключается мембранный бак. Например, у VALTEC VT.460 это патрубок 3/4 дюйма.

Консольная группа с креплением бака. Более крупный узел на стальной консоли, где бак не просто подключается, а физически подвешивается. У VALTEC VT.495 допускается бак объёмом до 50 литров, мощность котла до 44 кВт.

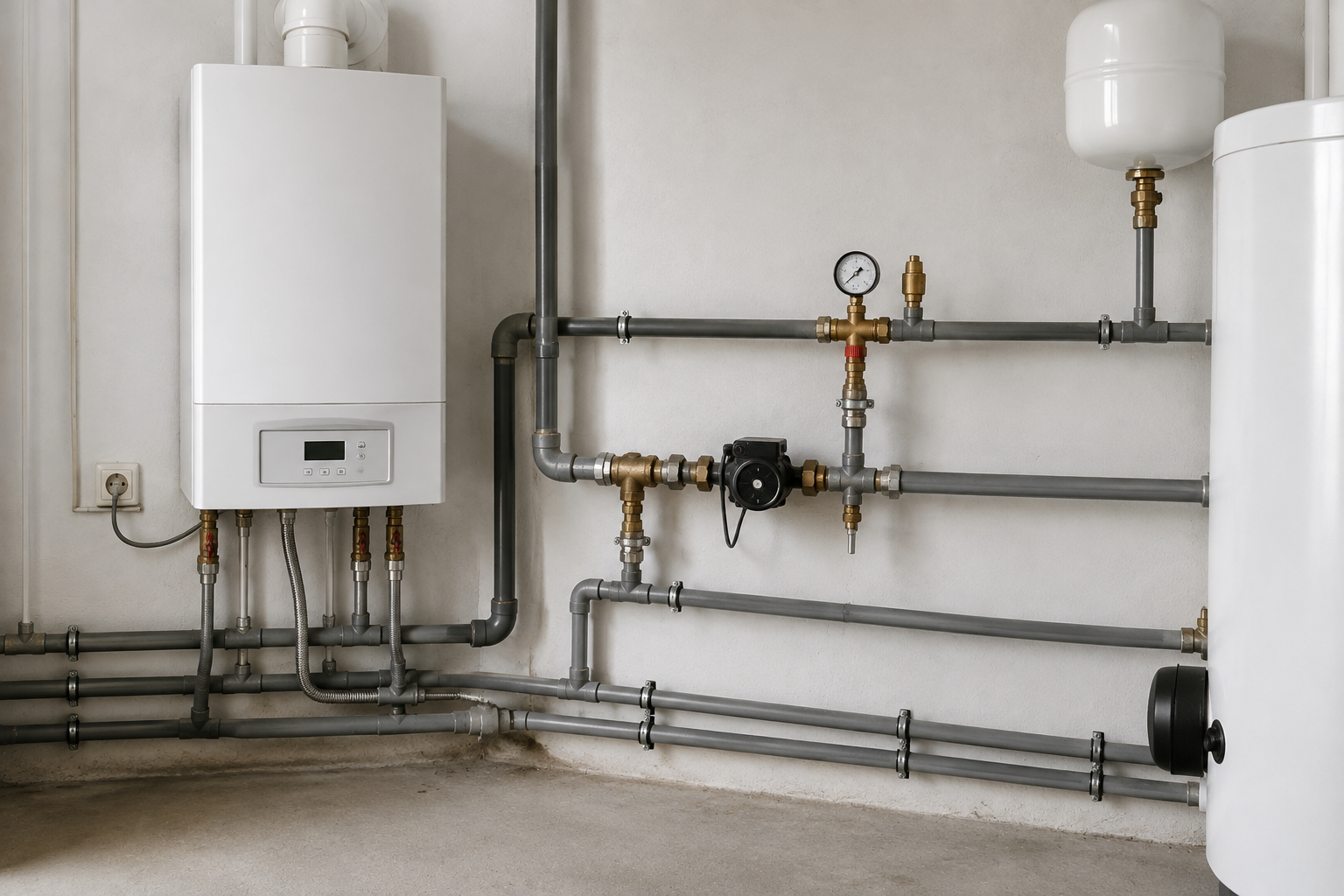

Где устанавливается

Место установки определяется одним принципом: группа должна защищать котёл, и ничто не должно ей в этом мешать.

На подаче, на выходе из котла

Группа монтируется на подающем трубопроводе непосредственно на выходе теплогенератора. Это точка, где давление и температура максимальны, — именно её и нужно контролировать.

Строго вертикально, воздухоотводчиком вверх

Поплавковый механизм воздухоотводчика работает только в вертикальном положении. При горизонтальном или наклонном монтаже поплавок перестаёт функционировать корректно, и воздух перестаёт удаляться.

Никакой запорной арматуры между котлом и группой

Куда отводить сброс

Клапан сбрасывает горячий теплоноситель под давлением. Оставлять этот выход открытым в котельную нельзя: при срабатывании кипяток пойдёт на пол, а в момент аварии рядом может оказаться человек.

Правила отвода такие:

• Сбросная трубка подбирается по диаметру выходного отверстия клапана, не меньше.
• Отвод идёт в канализацию или в приямок — с видимым разрывом струи, чтобы срабатывание было заметно.
• Запорная арматура на сбросной линии недопустима.
• Трасса делается короткой и без лишних поворотов. Watts, например, ограничивает длину шланга двумя метрами и двумя изгибами — при большей длине рекомендует шланг на типоразмер больше.

Нужна ли, если защита уже встроена в котёл

Частый вопрос, и ответ зависит от типа котла.

Настенные газовые котлы в большинстве своём уже укомплектованы предохранительным клапаном, автоматическим воздухоотводчиком и манометром — всё это стоит внутри корпуса. Для типовой схемы отдельная группа безопасности им не требуется.

Проверить просто: откройте паспорт котла и найдите раздел с составом гидравлической группы. Если предохранительный клапан там указан вместе с уставкой — защита есть.

Внешняя группа нужна, когда:

• котёл напольный и не имеет встроенной защитной арматуры;
• котёл твердотопливный;
• в схеме есть бойлер косвенного нагрева — для него ставится отдельная группа;
• часть контура отсекается запорной арматурой от штатного клапана котла.

Твердотопливные котлы

Для них группа безопасности критична, и причина в самой природе горения.

Газовый или электрический котёл отключается мгновенно — по команде автоматики подача топлива прекращается. Твердотопливный так не умеет: даже при закрытой заслонке загруженное топливо продолжает гореть, отдавая тепло в контур. Процесс инерционный и плохо управляемый.

При отключении электричества ситуация усугубляется: циркуляционный насос останавливается, теплоноситель в теплообменнике перестаёт двигаться и начинает перегреваться локально.

Поэтому для твердотопливных котлов защита строится глубже, чем одна группа безопасности. Европейский стандарт EN 303-5, на который ссылаются инструкции производителей, требует устройств отвода избыточного тепла, работающих без внешнего электропитания. На практике это дополнительный охлаждающий контур с термостатическим клапаном.

Эксплуатация и частые проблемы

Проверка клапана

Предохранительный клапан большую часть времени не работает — и именно поэтому его седло может закиснуть от отложений. Тогда в нужный момент он не откроется.

Профилактика — периодический ручной подрыв: колпачок поворачивают по направлению стрелки, клапан приоткрывается и промывается потоком. Watts для KSG 30 рекомендует делать это не реже раза в полгода.

Клапан подтекает

Постоянное подкапывание из сбросного отверстия — не норма. Причин четыре:

• Уставка занижена относительно рабочего давления системы — клапан срабатывает при штатном нагреве.
• Загрязнено седло. После срабатывания на уплотнении могли остаться частицы, и затвор не садится плотно. Лечится подрывом и промывкой, в тяжёлых случаях — заменой.
• Проблема с расширительным баком: он мал, потерял предзарядку или порвалась мембрана. Тепловое расширение некуда принимать, и давление доходит до уставки.
• Реальное избыточное давление в системе — например, из-за неисправного узла подпитки.

Первое, что стоит проверить при подтекании клапана, — именно расширительный бак. Это самая частая причина, и она не имеет отношения к самому клапану.

Воздухоотводчик подтекает или не работает

Причины обычно две: загрязнение поплавкового механизма отложениями и неправильное положение — если группа смонтирована не вертикально, поплавок работает некорректно.

Отсечной клапан под воздухоотводчиком позволяет заменить прибор без слива системы.

Типичные ошибки монтажа

• Кран или фильтр между котлом и группой безопасности.
• Горизонтальный монтаж — воздухоотводчик не работает.
• Сброс не организован: клапан выведен «в никуда».
• Запорный кран или заглушка на сбросной линии.
• Глухое подключение сброса в канализацию без разрыва струи.
• Уставка клапана подобрана без учёта паспорта котла.

Что важно запомнить

• Группа безопасности — аварийная защита от избыточного давления, а не элемент регулировки системы.
• Уставка клапана подбирается по паспорту котла; для большинства бытовых систем это 3 бара.
• Занижённая уставка приводит к подтравливанию при штатном нагреве, завышенная — к запоздалой защите.
• Между котлом и группой не должно быть запорной арматуры и фильтров — это нормативное требование.
• Монтаж строго вертикальный, воздухоотводчиком вверх.
• Сброс отводится в канализацию или приямок с видимым разрывом струи, без кранов на линии.
• Настенным газовым котлам отдельная группа обычно не нужна — защита встроена. Твердотопливным нужна обязательно.
• Если клапан подтекает, первым делом проверяют расширительный бак.

Подобрать группу безопасности для котла можно в соответствующем разделе каталога TAVAGO.

Что чаще всего спрашивают

Нужна ли группа безопасности для котла?

Для закрытой системы отопления защита от избыточного давления обязательна. Но настенные газовые котлы обычно уже имеют встроенные предохранительный клапан, воздухоотводчик и манометр — им отдельная группа не требуется. Внешняя группа нужна напольным котлам без встроенной защиты, твердотопливным котлам, схемам с бойлером косвенного нагрева и контурам, которые можно отсечь кранами от штатного клапана.

Какая уставка предохранительного клапана нужна?

Уставка подбирается по паспорту котла — она не должна превышать его максимальное рабочее давление. У большинства бытовых котлов это 3 бара, поэтому серийные группы комплектуются клапаном на 3 бара. Пониженные номиналы 1,5 и 2,5 бара применяются, когда какой-то элемент контура ограничивает давление сильнее.

Что означает 3 бара на группе безопасности?

Это давление срабатывания предохранительного клапана: при его достижении клапан начинает сбрасывать теплоноситель. Полное открытие происходит чуть выше — например, у Watts KSG 30 срабатывание при 3 барах, полное открытие при 3,3 бара.

Где устанавливается группа безопасности?

На подающем трубопроводе непосредственно на выходе из котла, строго вертикально воздухоотводчиком вверх. Это точка с максимальными давлением и температурой, а вертикальное положение необходимо для работы поплавкового механизма воздухоотводчика.

Можно ли ставить кран между котлом и группой безопасности?

Нет. СП 282.1325800.2016 в пункте 8.10 не допускает размещение запорной арматуры между теплогенератором и предохранительными устройствами. Перекрытый кран отсекает защиту от котла: давление продолжит расти, а клапан об этом не узнает. То же относится к фильтрам и любым сужениям на этом участке.

Куда отводить сброс от предохранительного клапана?

В канализацию или приямок, обязательно с видимым разрывом струи. Диаметр сбросной трубки — не меньше выходного отверстия клапана, трасса короткая и без лишних изгибов. Запорную арматуру на этой линии ставить нельзя. Разрыв струи нужен, чтобы срабатывание было заметно и чтобы исключить обратный ход воды.

Какой диаметр группы безопасности выбрать?

Для частного дома чаще всего применяется присоединение 1 дюйм — такие группы рассчитаны на котлы до 44–50 кВт в зависимости от производителя. Диаметр подбирается по присоединению котла и по его мощности: пропускная способность клапана должна соответствовать мощности теплогенератора.

Почему подтекает предохранительный клапан?

Четыре основные причины: занижённая уставка, загрязнённое седло после срабатывания, неисправный или неправильно заряженный расширительный бак и реальное избыточное давление в системе. Начинать проверку стоит с расширительного бака — это самая частая причина, и она не связана с самим клапаном.

Как проверить группу безопасности?

Повернуть колпачок предохранительного клапана по направлению стрелки — клапан должен приоткрыться и сбросить немного теплоносителя, после чего плотно закрыться. Такая проверка одновременно промывает седло и не даёт ему закиснуть. Watts рекомендует делать это не реже раза в полгода, разумная практика — перед началом каждого отопительного сезона.

Чем группа безопасности с расширительным баком отличается от обычной?

Это то же самое устройство, дополненное патрубком или консолью для подключения мембранного бака. Функции при этом разные: бак принимает штатное тепловое расширение теплоносителя, а группа защищает от аварийного роста давления. Совмещение на одной консоли упрощает обвязку, но одно устройство не заменяет другое.
