Как правильно установить стальные панельные радиаторы

Опубликовано: 10 сентября 2026

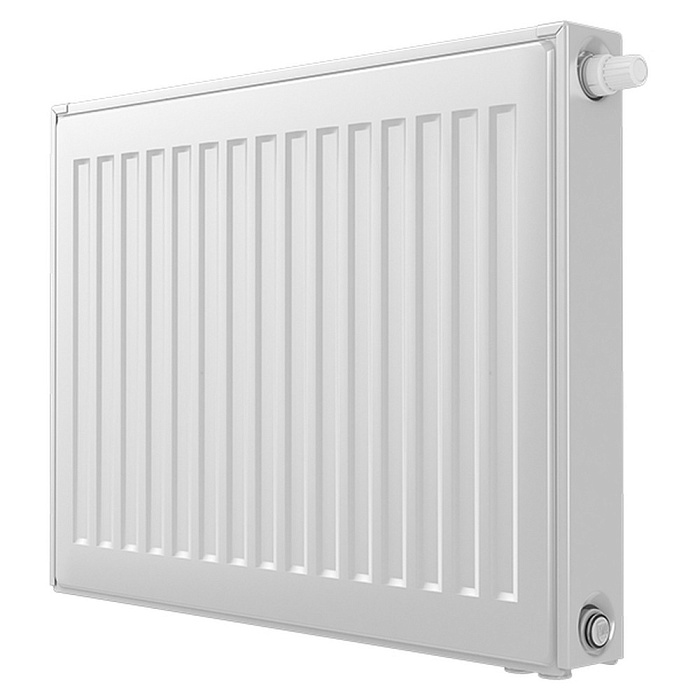

Стальной панельный радиатор — отопительный прибор, собранный из одного или нескольких листов металла, сваренных в виде плоской панели с внутренними каналами для циркуляции теплоносителя. С обратной стороны панели часто предусмотрены гофрированные пластины-конвекторы, увеличивающие общую площадь контакта с воздухом, ускоряющие прогрев, повышающие КПД.

Преимущества

Передача тепловой энергии базируется на трёх механизмах. Основной, составляющий более половины от общего — конвекция. Процесс строится на естественной циркуляции горячих и холодных воздушных масс. Около трети — инфракрасное излучение, от которого греются стены и предметы напротив радиатора. Такое сочетание прогревает комнату быстрее, чем приборы, работающие исключительно на конвекции.

Выделяют и другие положительные качества:

• Быстрый прогрев — воды внутри панели немного, металл почти мгновенно реагирует на изменение температуры теплоносителя. Прогрев помещения занимает минимум времени, удаётся быстро получить комфортные микроклиматические условия.
• Доступная цена — среди водяных радиаторов панельные стальные обычно стоят дешевле чугунных, биметаллических и алюминиевых аналогов сопоставимой мощности.
• Небольшой вес — панель легче чугунных и алюминиевых аналогов сопоставимой мощности, что упрощает установку. С задачей можно справиться самостоятельно, без помощника, предварительного укрепления основания.
• Широкий размерный ряд — производители выпускают панели, различные по толщине, длине и высоте. Подбор версии, на 100% соответствующей конфигурации конкретной стены и помещения, не является проблемой.
• Простота в уходе — цельная гладкая панель не имеет труднодоступных мест, щелей и рёбер, где оседает пыль. Достаточно протереть поверхность влажной тканью — никакой специальной чистки и дополнительных приспособлений.

Подготовка к монтажу

Перед установкой нужно правильно выбрать устройство, рассчитать нужную тепловую мощность. Базовое правило — 100 ватт на квадратный метр площади при высоте потолков около трёх метров. В каталогах производители указывают эту величину в паспорте каждой модели. При значительной высоте потолков, угловом расположении помещения, проблемах с теплоизоляцией параметр выбирают с запасом. В некоторых ситуациях хватит и 5 процентов, в других — 15 и больше.

Следующий этап подготовки — выбор места. Оптимум — под окном посередине. Потоки тёплого воздуха заблокируют поступление уличного холода, исключат выпадение конденсата.

Для перехода к монтажу понадобятся инструменты и расходники:

• Перфоратор или ударная дрель со сверлом под дюбели;
• Уровень для контроля вертикалей и горизонталей, исключения ошибок при размещении кронштейнов;
• Метизы, саморезы, дюбели;
• Разводной и трубный ключи для сборки запорной арматуры;
• Лён, паста или альтернативное средство герметизации резьбовых соединений.

КаталогСтальные панельные радиаторыПанели разных типов, высот и длин с комплектующими

Монтаж: от кронштейнов до подключения труб

Для начала нужно «примерить» радиатор без соединения с отопительным контуром. Панель прикладывают к стене, отмечают точки, где будут располагаться кронштейны. Это нужно для максимальной точности позиционирования, исключения минимальных перекосов. По отмеченным точкам сверлят отверстия и ставят дюбели.

После размещения кронштейнов нужно дополнительно проверить точность горизонталей и вертикалей. Недопустимы даже незначительные перекосы — они сразу бросаются в глаза. Дальнейший алгоритм действий:

1. Сборка арматуры радиатора. В одно из верхних отверстий ставят «кран Маевского» для сброса лишнего воздуха и устранения воздушных пробок. В свободное нижнее отверстие устанавливается заглушка. Запорная арматура распределяется так: термостатический вентиль (под термоголовку) или клапан ручной регулировки монтируется на подающую линию (обычно сверху), а на обратную трубу снизу ставится балансировочный клапан.
2. Вертикальный подъём радиатора, размещение на кронштейнах и опорах. Контроль точности положения, отсутствия перекосов.
3. Подключение труб к запорной арматуре. Важно уплотнять все резьбовые соединения герметиком или сантехническим льном, затягивать их с нужным усилием, соответствующим требованиям.

Схемы подключения труб

Для эффективной работы стального панельного радиатора нужно правильно выбрать схему подключения труб:

• Боковое одностороннее — подача и обратка подходят с одной стороны сверху и снизу. Плюс — простота установки, минус — недостаточный прогрев дальнего края устройства;
• Диагональное — подача сверху с одной стороны, обратка — снизу с противоположной. Теплоноситель проходит через всю панель по диагонали и отдаёт тепло равномерно. Метод оптимален для моделей длиннее 120 см;
• Нижнее — обе трубы подходят снизу, что удобно при размещении разводки в плоскости стены или пола. По теплоотдаче метод несколько проигрывает диагональному, однако позволяет скрыть максимум инженерных элементов, сохранить целостность интерьера.

Опрессовка и первый запуск

После подключения радиатора следует провести опрессовку, проверку герметичности системы. Контур заполняют водой, полностью стравливают воздух. Затем давление поднимают до значения, в полтора раза превышающего рабочее. Необходимо постоянно контролировать показания манометра. Падение стрелки указывает на присутствие трещин и течей. Наиболее уязвимые точки — резьбовые соединения и сварные швы. Нужно внимательно проверить их, при необходимости — перепаковать резьбовое соединение.

Рекомендации по эксплуатации

Грамотный монтаж — не единственное условие долговечности и эффективности панельных радиаторов. Для сохранения исходных характеристик, стабильно высокого КПД, исключения проблем и поломок нужно соблюдать несколько правил:

• Стравливание воздуха в начале каждого отопительного сезона и после любого ремонта на общем стояке. Воздушные пробки нарушают нормальную циркуляцию теплоносителя, приводят к неравномерному нагреву;
• Регулярная протирка тканью или щёткой, при обнаружении плотных загрязнений — мытьё. Грязь, покрывающая поверхность металла, работает как теплоизоляция, снижает КПД, мешает нормальному прогреву помещения;
• Не стоит перекрывать радиатор плотными шторами, закрывать сплошными декоративными экранами или предметами мебели. Препятствия блокируют нормальное распределение тепловой энергии;
• Ежегодный осмотр стыков, сварных швов, резьбовых соединений. Недопустимы трещины, следы коррозии, небольшие подтёки влаги. При обнаружении незначительных дефектов нужно провести оперативный ремонт, не допустить их усугубления;
• Правильный выбор чистящих средств. Недопустимы концентрированные кислотные и щелочные растворы, грубые губки с выраженной абразивностью. Они представляют опасность для порошкового покрытия, могут оставить царапины, привести к отслоениям, пузырению.

Что важно запомнить

Стальной панельный радиатор — доступный, конструктивно простой, но эффективный отопительный прибор. Чтобы на 100% раскрыть его преимущества, исключить риск поломок, нужно ответственно отнестись к монтажу, строго соблюдать инструкции по установке и своевременно проводить профилактику.

Подобрать стальной панельный радиатор можно в соответствующем разделе каталога TAVAGO.

Что чаще всего спрашивают

Какие зазоры нужно выдержать при установке панельного радиатора?

От пола до низа радиатора — не менее 10 см, до подоконника сверху — около 15 см, между задней панелью и стеной — от 3 до 5 см. Зазоры обеспечивают условия для эффективной конвекции: холодный воздух быстро замещается тёплым.

Где лучше разместить панельный радиатор?

Оптимальное место — под окном посередине. Потоки тёплого воздуха блокируют поступление уличного холода и исключают выпадение конденсата.

Какая схема подключения труб лучше?

Зависит от размера радиатора. Боковое одностороннее проще в установке, но дальний край прогревается хуже. Диагональное даёт равномерную теплоотдачу и оптимально для моделей длиннее 120 см. Нижнее по теплоотдаче немного проигрывает диагональному, зато позволяет скрыть разводку в стене или полу.

Как рассчитать мощность панельного радиатора?

Базовое правило — 100 ватт на квадратный метр площади при высоте потолков около трёх метров. Производители указывают мощность в паспорте модели. При высоких потолках, угловом расположении комнаты или проблемах с теплоизоляцией параметр берут с запасом — от 5 до 15 процентов и больше.

Как проводится опрессовка после установки радиатора?

Контур заполняют водой, полностью стравливают воздух, затем поднимают давление до значения в полтора раза выше рабочего. Показания манометра контролируют постоянно: падение стрелки указывает на трещины или течи. Уязвимые точки — резьбовые соединения и сварные швы.

Зачем нужен кран Маевского?

Для сброса лишнего воздуха и устранения воздушных пробок. Он ставится в одно из верхних отверстий радиатора. При первом запуске воздух в системе даёт о себе знать «бульканьем» — кран открывают и спускают воду, пока струя не станет ровной, без пузырьков.

Можно ли закрывать радиатор экраном или шторами?

Не стоит. Плотные шторы, сплошные декоративные экраны и мебель блокируют нормальное распределение тепловой энергии.

Чем мыть панельный радиатор?

Достаточно влажной ткани или щётки, при плотных загрязнениях — мытьё. Нельзя использовать концентрированные кислотные и щелочные растворы и грубые абразивные губки: они повреждают порошковое покрытие, оставляют царапины, приводят к отслоениям и пузырению.
