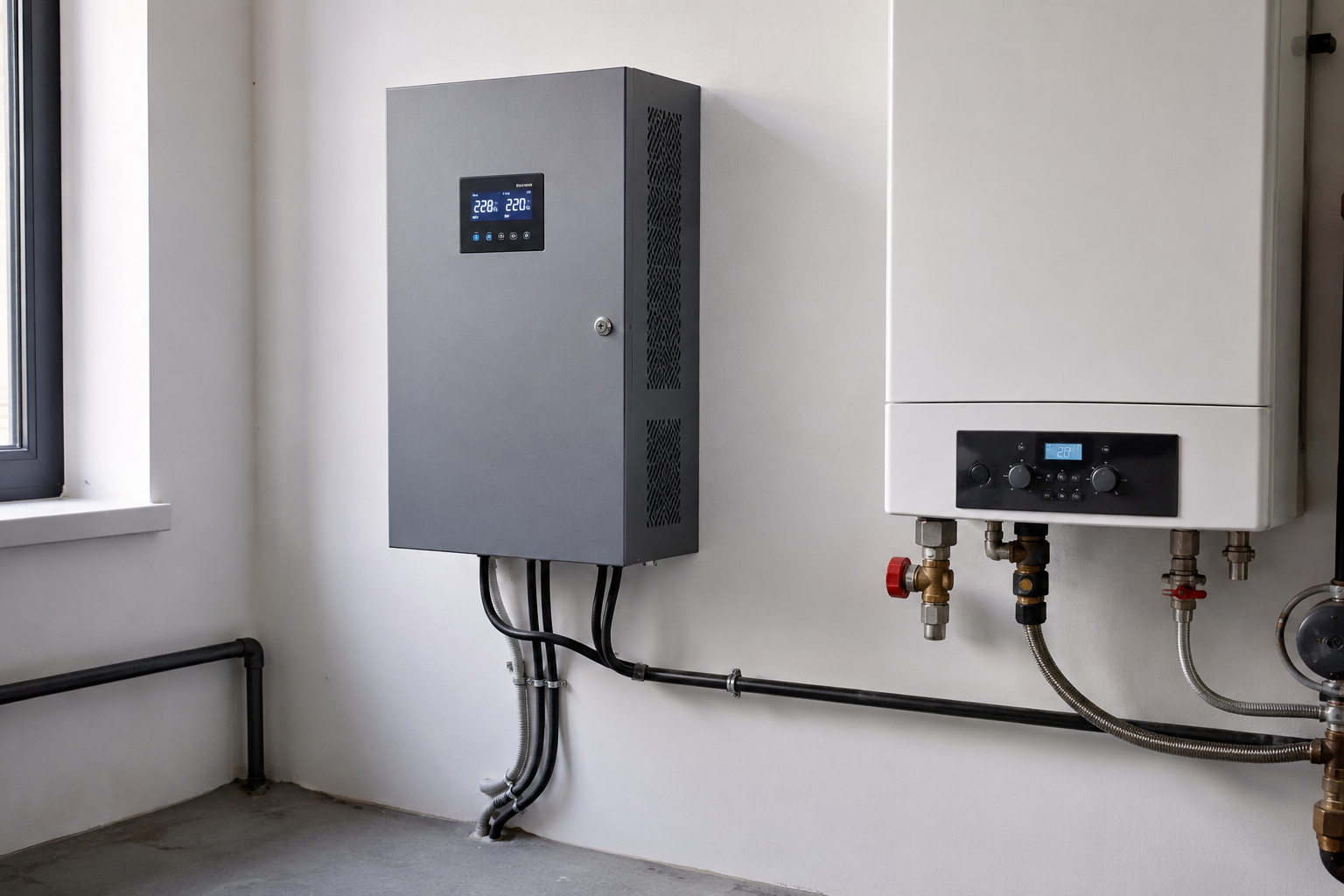

Источник бесперебойного питания (ИБП) поддерживает работу системы отопления при отключении электричества — питает котёл, циркуляционные насосы и автоматику. При длительном отсутствии электроэнергии система может разморозиться, что часто приводит к замене элементов отопления, водоснабжения и канализации. Разбираем, какие типы ИБП представлены на рынке и как подобрать подходящий.
Зачем нужен ИБП в системе отопления
Современные котлы — особенно газовые — зависят от электропитания. Без него останавливается циркуляционный насос, отключается автоматика, прекращается розжиг. При длительном отсутствии электричества в холодное время года система рискует разморозиться, а это серьёзный ущерб оборудованию и трубопроводам. ИБП обеспечивает работу системы от аккумуляторных батарей в течение времени, на которое рассчитаны подключённые АКБ.
Типы ИБП

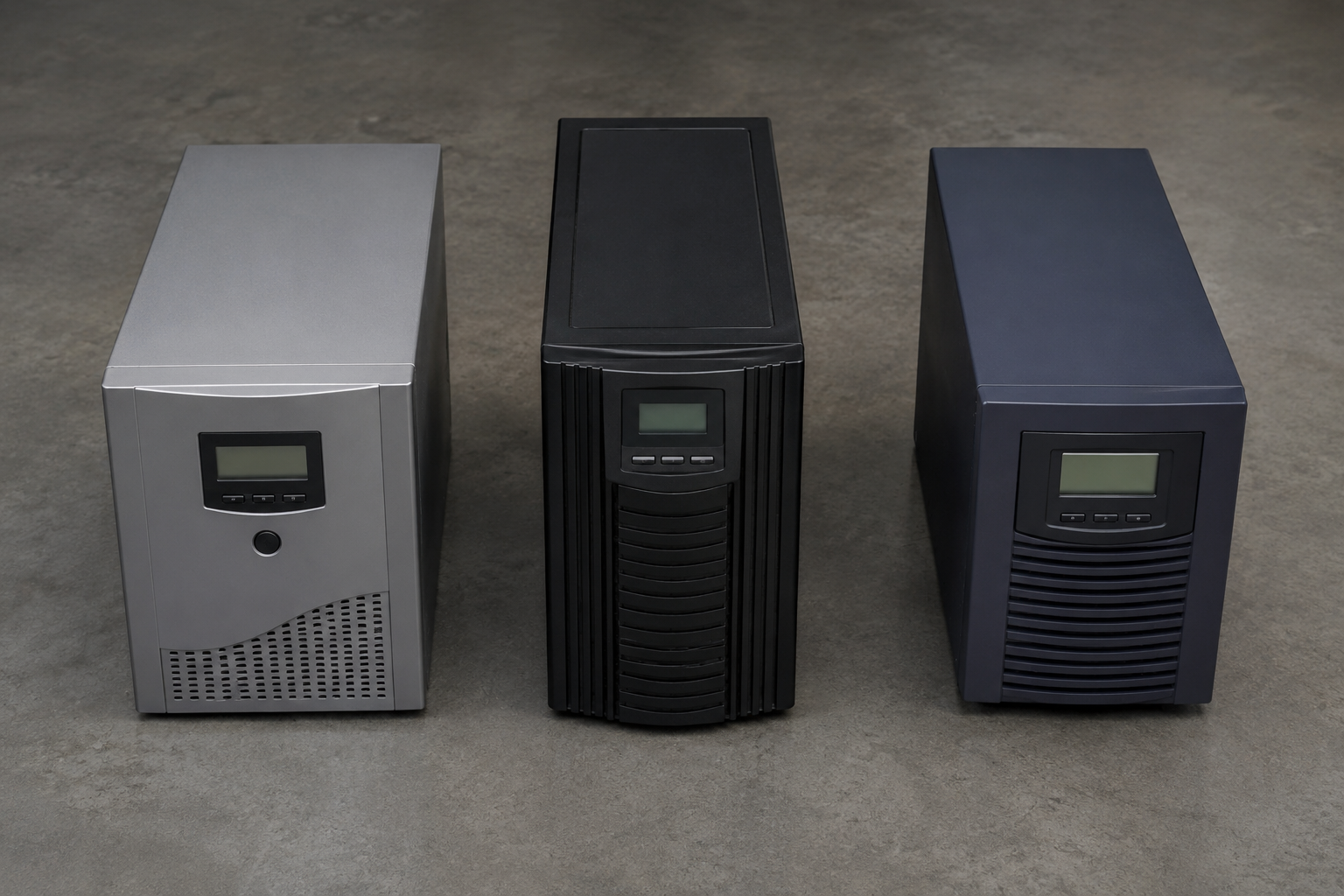

На рынке представлены три типа ИБП, которые различаются по принципу работы и характеру переключения на резервное питание: Off-Line, Line-Interactive и On-Line.
Off-Line — резервного типа
Самая простая схема работы. Если напряжение в сети есть и оно находится в допустимом диапазоне, питание нагрузки идёт от сети. Если электропитание пропадает или напряжение выходит за пределы диапазона, ИБП переключается на резервное питание от аккумулятора.
Примеры моделей: Teplocom-250+, Teplocom-300, Teplocom-600.
В нормальном режиме такой ИБП может улучшать качество электропитания за счёт встроенных сетевых фильтров.
Главное ограничение — время переключения режимов. Оно составляет сотые доли секунды, но для чувствительного оборудования этого может оказаться достаточно для сбоя. В сетях с постоянными колебаниями напряжения Off-Line ИБП дополнительно используют со стабилизатором напряжения.
Line-Interactive — интерактивного типа
Главное отличие от Off-Line — наличие встроенного стабилизатора напряжения.
Примеры моделей: Teplocom-500+.
Если напряжение в сети есть, но оно ниже или выше номинального, такой ИБП работает как стабилизатор. Если электропитание пропадает или напряжение выходит за пределы регулирования встроенного стабилизатора, ИБП переходит на резервное питание от аккумулятора.
On-Line — с двойным преобразованием энергии
Самая совершенная технология обеспечения электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный и обратно.
Примеры моделей: Teplocom-50+, Teplocom-1000.
При полном пропадании входного напряжения ИБП переходит на питание от аккумуляторных батарей без переключения как такового — АКБ постоянно включены в схему. Время «переключения в резервный режим» равно нулю.
Как подобрать ИБП для отопления
Подбор начинается с расчёта суммарной электрической мощности оборудования, которое будет питать ИБП: котёл, циркуляционные насосы, автоматика. К полученной сумме обязательно добавляется запас на пусковые токи — от 20% до 100% в зависимости от типа применяемых насосов.
После определения мощности подбираются аккумуляторные батареи под нужное время автономной работы.
Расчёт времени работы от АКБ
Время резервного питания от АКБ рассчитывается по формуле:
T = E × U / P × KPD × KDE
где:
T — время автономной работы (часы);
E — ёмкость всех подключённых АКБ (А·ч);
U — напряжение АКБ (В);
P — мощность нагрузки (Вт);
KPD — КПД инвертора ИБП (примерно 0,8);
KDE — коэффициент доступной ёмкости АКБ (примерно 0,9).
Пример расчёта
Используется АКБ с напряжением 12 В и ёмкостью 60 А·ч. ИБП питает настенный котёл с электрической мощностью 150 Вт.
T = 60 × 12 / 150 × 0,8 × 0,9 = 3,5 часа
Важная поправка: котлы, автоматика и большая часть циркуляционных насосов работают циклами — то включаются, то выключаются, а не работают непрерывно. Поэтому полученное по формуле время можно смело умножать на два — то есть в нашем примере реально получится около 7 часов работы.
Что учитывать при выборе
На итоговый выбор типа ИБП влияет несколько факторов:
— Качество электросети в районе подключения. При частых перепадах напряжения целесообразен Line-Interactive или связка Off-Line + стабилизатор.
— Требования к нулевому времени переключения. Для критически чувствительного оборудования — On-Line с двойным преобразованием.
— Желаемое время автономной работы. От него зависят необходимая ёмкость и количество подключённых АКБ.
— Бюджет. Off-Line — самый доступный вариант, On-Line — самый дорогой.
Подобрать источник бесперебойного питания и комплектующие к нему можно в соответствующем разделе каталога TAVAGO.
Что чаще всего спрашивают
Зачем нужен ИБП для системы отопления?
Чтобы при отключении электричества система продолжала работать — питались котёл, циркуляционные насосы и автоматика. Без электропитания в холодное время года система может разморозиться, что приводит к серьёзному ущербу оборудованию и трубопроводам.
Чем Off-Line отличается от Line-Interactive?
Line-Interactive имеет встроенный стабилизатор напряжения и при отклонении сетевого напряжения от номинального работает как стабилизатор. Off-Line встроенного стабилизатора не имеет, и при колебаниях напряжения его дополнительно используют со стабилизатором.
Какой ИБП самый надёжный?
On-Line с двойным преобразованием энергии. У него нет переключения как такового — аккумуляторные батареи постоянно включены в схему, и время перехода в резервный режим равно нулю.
Как рассчитать, на сколько хватит ИБП?
По формуле T = E × U / P × KPD × KDE, где E — ёмкость АКБ, U — их напряжение, P — мощность нагрузки, KPD ≈ 0,8 (КПД инвертора), KDE ≈ 0,9 (коэффициент доступной ёмкости). Поскольку котёл и насосы работают циклически, реальное время обычно вдвое больше расчётного.
Какой запас мощности нужен при подборе ИБП?
От 20% до 100% сверх суммарной электрической мощности оборудования — в зависимости от типа применяемых насосов. Запас нужен на пусковые токи, которые при включении могут значительно превышать номинальные.
